O copo repositor de óleo, também conhecido como lubrificador de nível constante, é um dispositivo auxiliar destinado à manutenção do nível de lubrificante em sistemas de mancais e caixas de rolamento lubrificados por banho de óleo.

Além disso, o copo repositor de óleo contribui para manter o nível dentro da faixa previamente ajustada no projeto do equipamento. Com isso, reduz-se a probabilidade de operação com volume de lubrificante abaixo da condição estabelecida.

Portanto, a especificação do dispositivo precisa considerar as condições operacionais do equipamento, os materiais construtivos e a compatibilidade com o lubrificante utilizado.

Função do Copo Repositor de Óleo

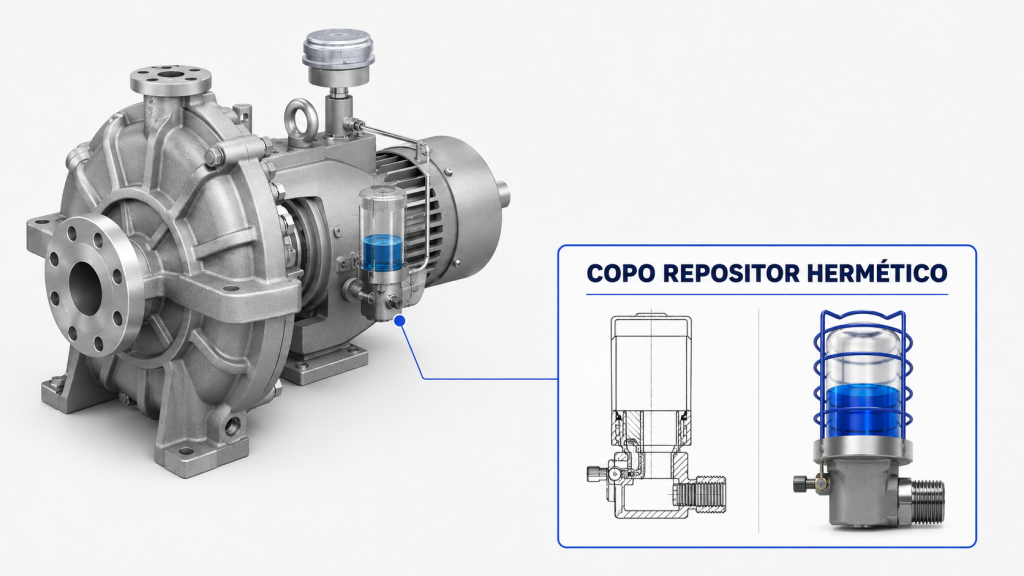

O copo repositor de óleo atua como um reservatório externo conectado ao mancal ou à caixa de rolamento. Assim, quando ocorre a redução do nível interno de óleo, o dispositivo permite a transferência controlada do lubrificante até restabelecer a condição definida para o sistema.

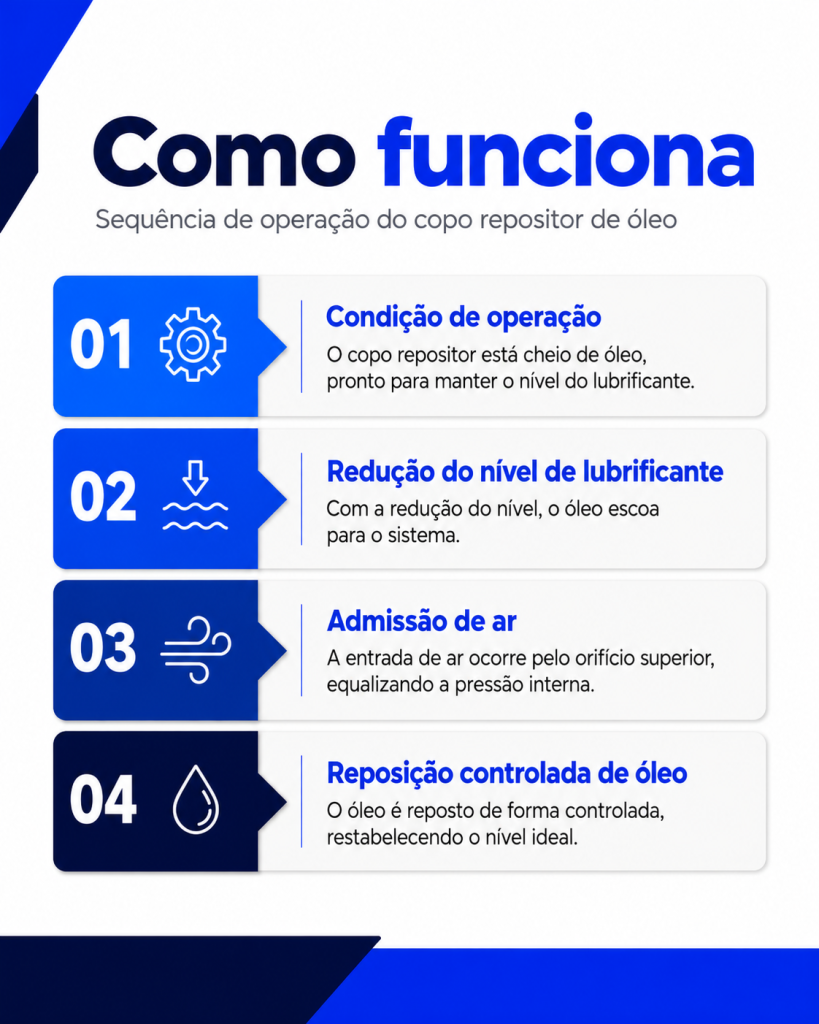

Além disso, o funcionamento se baseia no princípio de compensação de nível por gravidade e pressão atmosférica. Em outras palavras, o sistema libera óleo quando ocorre a redução do nível no equipamento e cessa o fluxo após o restabelecimento do nível ajustado. Portanto, para compreender esse princípio, a operação pode ser dividida em quatro etapas.

Como complemento técnico, outros equipamentos auxiliares também podem ser avaliados conforme a condição do mancal e os requisitos do sistema. Para ampliar a leitura, veja também o conteúdo sobre Câmara de Expansão Malavazi, que aborda princípios e aplicações industriais desse componente.

1. Condição de operação

Inicialmente, o bocal do copo repositor fica instalado na altura correspondente ao nível de óleo desejado no equipamento.

2. Redução do nível de lubrificante

Durante a operação, o consumo natural de lubrificante reduz o nível de óleo no mancal ou na caixa de rolamento. Como consequência, o bocal do dispositivo fica exposto.

3. Admissão de ar

Em seguida, com o bocal exposto, o ar ingressa no reservatório e permite o deslocamento do óleo armazenado.

4. Reposição controlada de óleo

Por fim, o óleo segue para o equipamento até que o nível volte a cobrir o bocal. Nesse momento, a entrada de ar é interrompida e o fluxo de óleo cessa, mantendo a condição previamente ajustada.

Portanto, a função principal do copo repositor de óleo consiste em contribuir para a manutenção do volume de lubrificante dentro da faixa operacional definida para o equipamento. Consequentemente, sua aplicação deve respeitar o nível previsto para o sistema.

Configurações Construtivas e Materiais

As configurações disponíveis variam conforme os materiais do corpo e os recursos incorporados ao conjunto, como válvula de alívio e proteção externa do visor. Por esse motivo, a seleção do modelo deve relacionar a condição do mancal à função exigida na aplicação.

Assim, a análise não deve se limitar à identificação visual do componente. Cada configuração precisa ser avaliada conforme sua função dentro do sistema de lubrificação por banho de óleo.

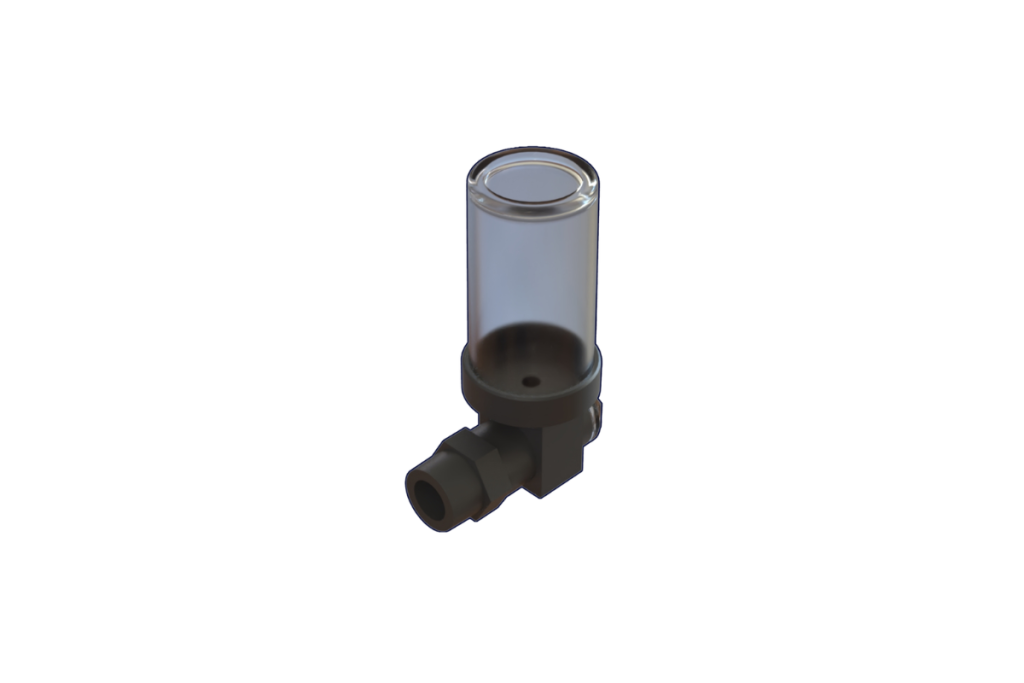

1. Copo Repositor de Óleo em Polipropileno

Características construtivas

• Corpo em polipropileno;
• Visor;
• Vedações em anel O.

Materiais

• Corpo: polipropileno;
• Vedações: fluorcarbono;
• Visor: borossilicato.

Desse modo, o polipropileno pode ser considerado em aplicações que exigem compatibilidade química com fluidos industriais selecionados. No entanto, a aplicação deve ser avaliada conforme o lubrificante utilizado e as condições de operação.

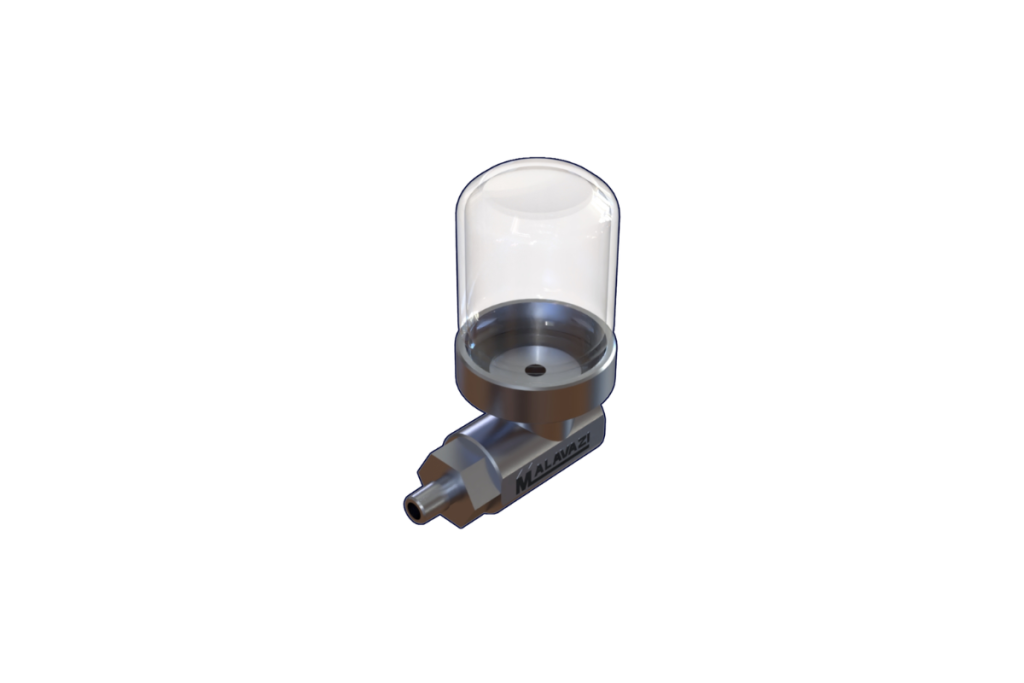

2. Copo Repositor de Óleo

Características construtivas

• Corpo;
• Visor;
• Vedações em anel O.

Materiais do corpo

• Alumínio (T6);
• AISI 316 (G).

Material das vedações

• Fluorcarbono.

Assim, no modelo convencional, a função principal está concentrada na reposição e na visualização do nível de óleo no mancal. Portanto, essa configuração pode ser considerada quando o sistema por banho de óleo exige acompanhamento do nível ajustado. Por isso, sua aplicação se diferencia das versões que incorporam função complementar de alívio de pressão ou proteção externa do visor.

3. Copo Repositor de Óleo com Válvula de Alívio

Características construtivas

• Corpo;
• Visor;
• Válvula de alívio;
• Vedações em anel O.

Materiais do corpo

• Alumínio (T6);
• AISI 316 (G).

Material das vedações

• Fluorcarbono.

Condições operacionais

• Volume nominal: 6 oz (200 ml / 0,20 L);
• Temperatura máxima de operação: 160 °C (320 °F).

Nesse caso, a válvula de alívio atua como recurso complementar para descarregar eventual sobrepressão no mancal. Assim, essa configuração contribui para que variações internas de pressão não interfiram no controle do nível de óleo previsto para o sistema. Dessa forma, o recurso deve ser considerado quando a aplicação exige alívio de pressão associado à reposição de óleo.

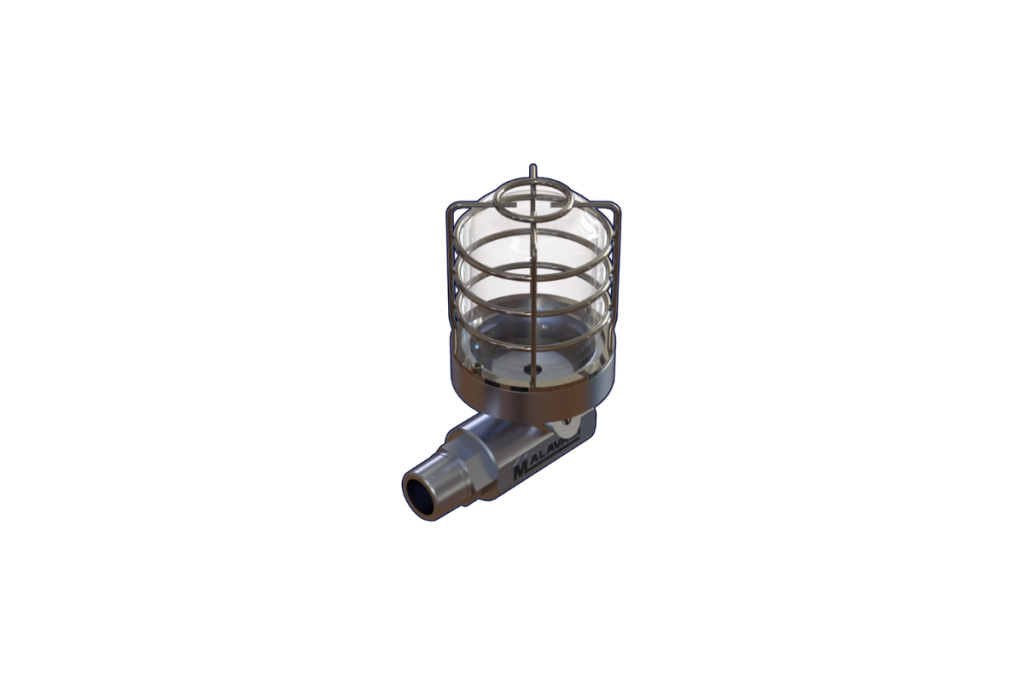

4. Copo Repositor de Óleo com Válvula de Alívio e Proteção

Características construtivas

• Corpo;
• Visor;
• Válvula de alívio;
• Vedações em anel O;
• Proteção externa do visor contra impacto mecânico.

Materiais do corpo

• Alumínio (T6);
• AISI 316 (G).

Material das vedações

• Fluorcarbono.

Condições operacionais

• Volume nominal: 6 oz (200 ml / 0,20 L);
• Temperatura máxima de operação: 160 °C (320 °F).

Nesse modelo, a válvula de alívio e a proteção externa do visor atuam como recursos complementares à reposição de óleo. Enquanto a válvula permite descarregar eventual sobrepressão no mancal, a proteção reduz a exposição do visor a impactos mecânicos durante a operação ou em atividades próximas ao equipamento. Assim, essa configuração pode ser considerada quando a leitura visual do reservatório precisa ser preservada em ambientes com possibilidade de impacto físico direto.

Critérios de Aplicação

Antes da seleção do copo repositor de óleo, é necessário confirmar se o equipamento opera com lubrificação por banho de óleo e se a reposição pode ocorrer de forma compatível com esse princípio de funcionamento.

Assim, o componente pode ser considerado em mancais e caixas de rolamento com consumo de óleo baixo e previsível. Também é importante verificar se a aplicação não exige resfriamento ativo do mancal e se o ambiente não apresenta alto nível de contaminação por partículas abrasivas, água ou agentes químicos agressivos.

Portanto, essa etapa funciona como um filtro técnico. Antes de definir o modelo, ela confirma se o princípio de reposição por nível atende à condição de trabalho do equipamento.

Aplicações

Nesse contexto, o copo repositor de óleo, também conhecido como lubrificador de nível constante, é um dispositivo auxiliar destinado à manutenção do nível de lubrificante em sistemas de mancais e caixas de rolamento lubrificados por banho de óleo.

Nessa aplicação, o componente atua como ponto externo de abastecimento e inspeção visual do nível de óleo. Dessa forma, a equipe de manutenção consegue acompanhar a condição do reservatório durante as rotinas de verificação do equipamento.

Por isso, a escolha do modelo deve considerar o que a aplicação exige: reposição e visualização do nível, função complementar de alívio de pressão ou proteção externa do visor contra impacto mecânico.

Benefícios Técnicos

Quando especificado de acordo com a aplicação, o copo repositor de óleo contribui para uma rotina de lubrificação com parâmetros definidos de inspeção.

Com isso, a visualização do reservatório facilita o acompanhamento do nível de óleo disponível. Já a reposição conforme a demanda do sistema auxilia na manutenção da faixa ajustada no mancal.

Por outro lado, o componente não substitui a verificação técnica do conjunto. Portanto, a inspeção deve considerar também a condição do lubrificante, a integridade do visor e o comportamento do mancal durante a operação.

Dessa forma, o uso do copo repositor de óleo apoia a rotina de manutenção sem atribuir ao componente funções de resfriamento, filtragem ou controle ativo de pressão.

Em síntese, o copo repositor de óleo deve ser entendido como um componente auxiliar para manutenção do nível de lubrificante em sistemas por banho de óleo.

Portanto, a especificação precisa conectar três pontos: condição do mancal, características do lubrificante e recursos construtivos necessários para a aplicação.

Além disso, a definição do modelo deve considerar se a aplicação exige apenas reposição e visualização do nível, função complementar de alívio de pressão ou proteção externa do visor.

Por fim, quando essa relação é bem definida, a escolha do copo repositor de óleo se torna mais coerente com a rotina de inspeção e com os requisitos de lubrificação do equipamento.

Diante disso, para avaliar qual configuração de copo repositor de óleo atende às condições de operação do seu equipamento, entre em contato com a equipe da Malavazi e conheça as opções disponíveis para diferentes requisitos de lubrificação industrial.
