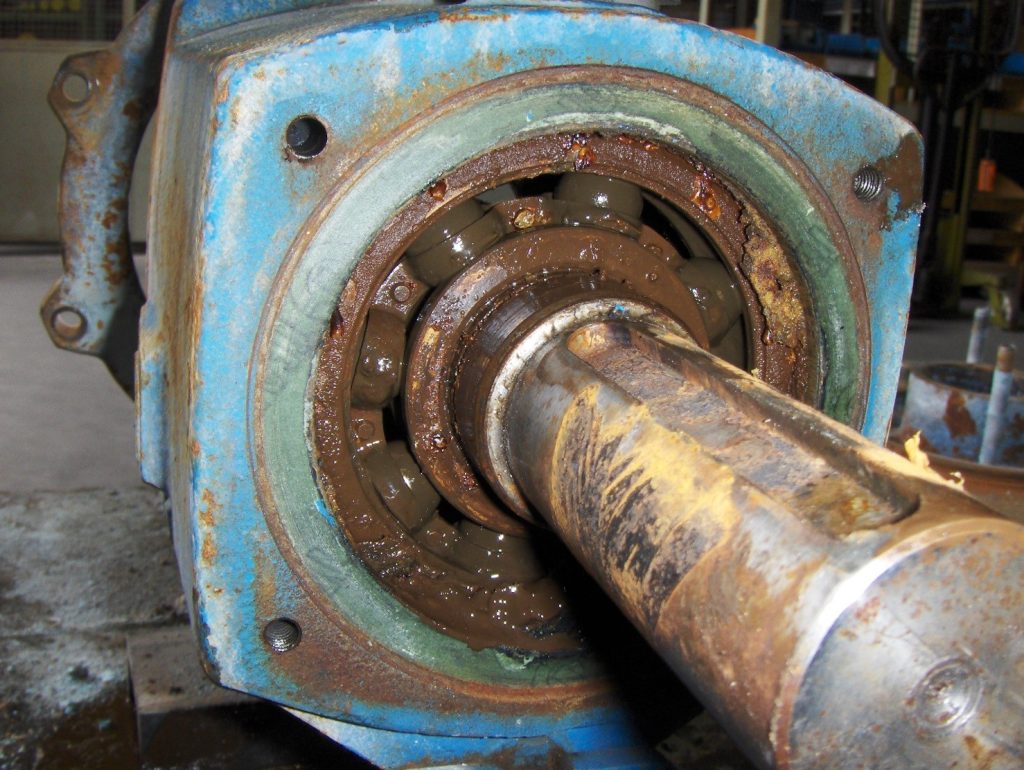

O BoxSeal Restritivo é um protetor de mancal desenvolvido para aplicações em equipamentos rotativos, contribuindo para limitar a entrada de contaminantes externos e preservar o lubrificante. Em outras palavras, água, partículas e outros contaminantes podem alterar as condições de lubrificação e acelerar o desgaste dos rolamentos. Dessa forma, manter o lubrificante protegido é uma condição importante para a preservação do conjunto rotativo.
Para atender diferentes necessidades de proteção, a Malavazi possui uma linha de protetores de mancais BoxSeal, cuja configuração construtiva é na forma em “U”, com modelos Restritivo e Hermético.
Como funciona o BoxSeal Restritivo?

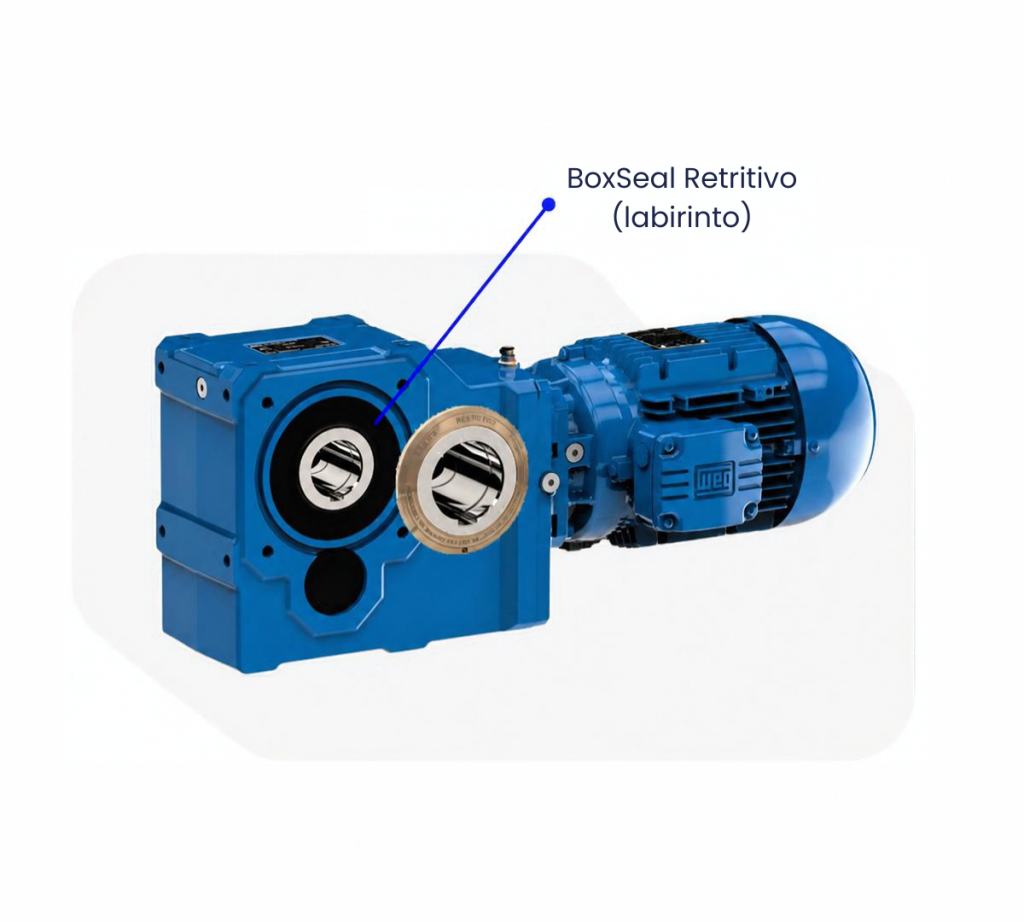

O funcionamento do BoxSeal Restritivo está relacionado à geometria de labirinto. Nesse sentido, o conjunto não depende do contato contínuo entre um elemento de vedação e o eixo. Assim, utiliza um caminho restritivo para dificultar a passagem de contaminantes externos e a saída do lubrificante.
Desse modo, no conceito construtivo em “U”, o deslocamento de ar pela caixa de mancais é reduzido. Consequentemente, diminui também a penetração de contaminantes, entrada de água proveniente de chuva ou de jatos diretos e com isso a preservação do lubrificante.
BoxSeal Restritivo: ausência de contato mecânico
Outro ponto importante, por sua vez, está na ausência de contato mecânico entre as partes estacionárias e rotativas. Com essa configuração, o desgaste por atrito não existe.
No entanto, o resultado esperado depende das condições de instalação, operação e manutenção do equipamento.
BoxSeal Restritivo: exemplo de aplicação

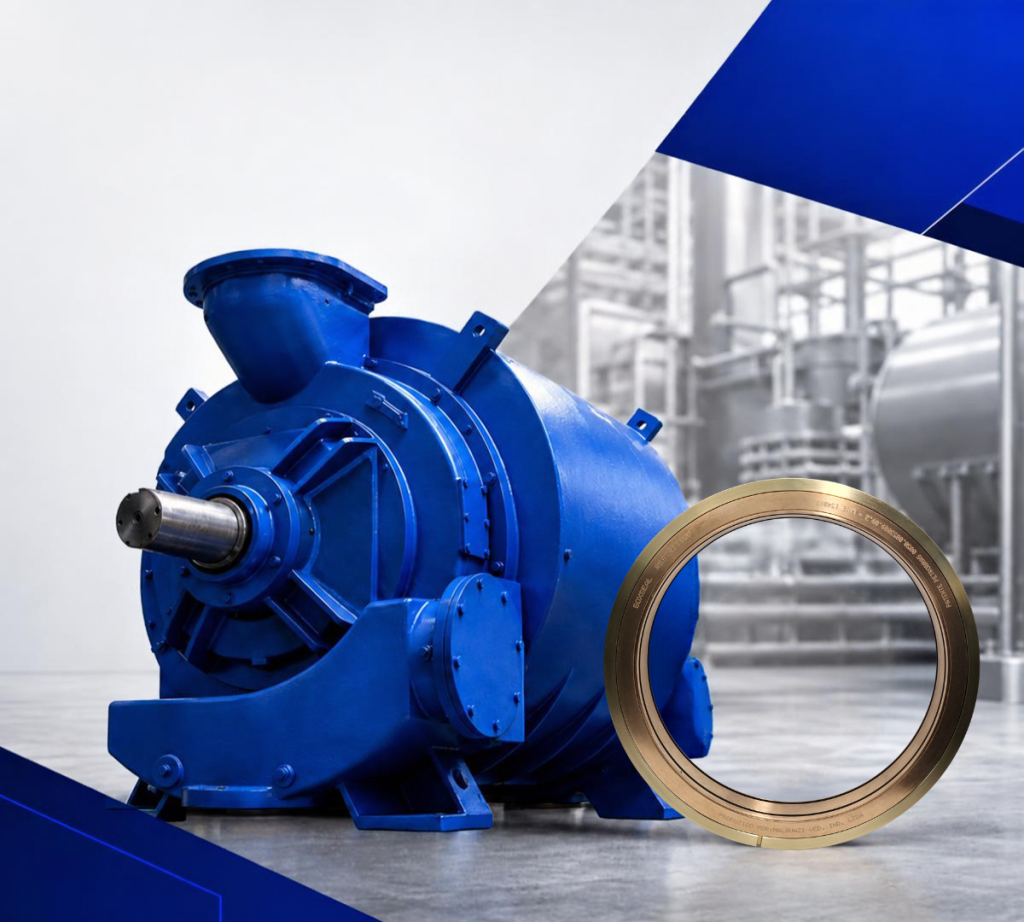

Por exemplo, um projeto desenvolvido para uma bomba de vácuo 904P1 demonstra a aplicação do BoxSeal Restritivo. Para esse projeto específico, a Malavazi desenvolveu um protetor com dimensões adequadas às necessidades do equipamento: DN 222,65 mm x DE 254,00 mm x 27,00 mm.
Na aplicação, a montagem ocorreu em eixo horizontal. A bomba opera a 400 rpm e utiliza graxa como lubrificante.
Além dessa aplicação específica, a linha contempla aplicações para diâmetros de eixo de 20 a 222,65 mm, com passeio axial de 0,5 mm para cada lado e velocidade de deslizamento máxima de 25 m/s.
Exemplo de aplicação em campo
Além das características construtivas, uma aplicação acompanhada em campo permitiu observar o comportamento do protetor ao longo do tempo.

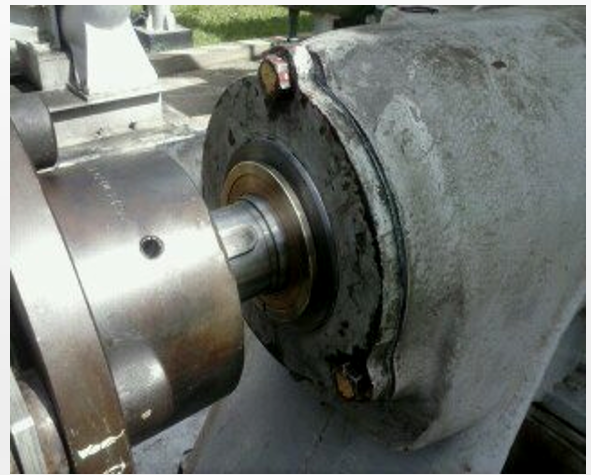

Em uma aplicação acompanhada pela Malavazi, um BoxSeal tipo Restritivo conceito U permaneceu em operação durante cinco anos, sem necessidade de revisão dos mancais. Nesse período, a bomba passou por uma parada para recuperação do selo mecânico, enquanto os mancais permaneceram sem necessidade de revisão.
Nesse contexto, o resultado observado reforça a importância de considerar a aplicação do protetor de mancal em equipamentos rotativos com o objetivo de atingir metas de MTBF. Ainda assim, o desempenho de cada aplicação está relacionado às condições específicas de operação, montagem e manutenção.
Precisa de uma avaliação para aplicação de um protetor de mancal BoxSeal em sua planta? Entre em contato com a equipe da Malavazi.
